Ультратонкая Мельница MW

Мельница серии MW применяется для помола негорючих и взрывобезопасных минералов, твердость которых по шкале Мооса не превышает 6 единиц, а содержание влаги не превышает 3%. Эта мельница используется для получения ультратонких порошкообразных материалов в медицинской, химической промышленности и позволяет получать продукт с размерами 74-5мкм (200-2500 меш) при крупности питания 0-20 мм.

Кольцевые мельницы, как и маятниковые, используются в составе комплексов.

В состав комплекса входят: молотковая дробилка для предварительного дробления, ковшовый элеватор, промежуточный бункер, вибропитатель, мельница MW со встроенным классификатором, блок циклонов, атмосферный фильтр импульсного типа, вытяжной вентилятор, комплект газоходов.

Контроль процесса производится при помощи различных датчиков, отслеживающих параметры в режиме реального времени, что гарантирует максимальную производственную эффективность оборудования. Управление процессом происходит при помощи шкафа управления.

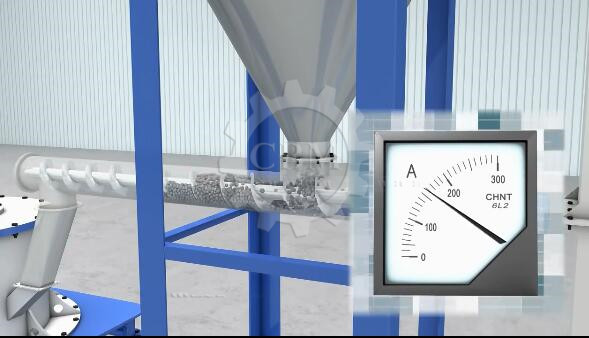

Готовый продукт из сборника тонкомолотого порошка циклона-осадителя и импульсного фильтра винтовым конвейером направляется на дальнейшие технологические операции либо расфасовывается в различные тары (клапанные мешки, биг-беги и т.д.). Принцип работы

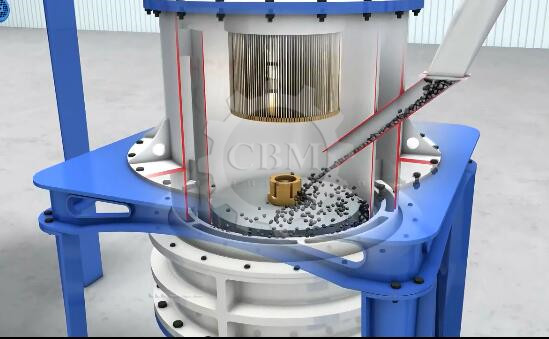

Материал фракции 0-20 мм подается в камеру измельчения мельницы, которая представляет собой  помольный агрегат ролико-кольцевого типа. Непосредственный помол (измельчение) материала происходит между роликами в обойме вследствие сдавливания и истирания продукта.
После помола измельченный материал поступает в верхнюю часть мельницы вместе с потоком воздуха, создаваемым вентилятором или специальным аспирационным фильтром. Одновременно с перемещением материала происходит его частичное подсушивание. Далее производится классификация материала при помощи сепаратора, встроенного в верхнюю часть мельницы и откалиброванного в соответствии с требуемой гранулометрией.

Продукт в воздушном потоке разделяется вследствие действия на частицы противоположно направленных сил – силы тяжести и подъемной силы, обеспеченной воздушным потоком. На более крупные частицы в большей степени влияет сила тяжести, под действием которой материал возвращается на домол, более мелкая (легкая) фракция потоком воздуха уносится в циклон-осадитель через воздухоприемник. Крупность помола готового продукта регулируется изменением частоты вращения крыльчатки классификатора посредством изменения скорости вращения двигателя.
Преимущество
1. Низкая стоимость.По сравнению с струйной мельницой и шаровой мельницой на одном уровени, себестоимость низкая, период окупаемости короток, и производительность в 2 раза.
2. Высокая эффективность для получения порошка. На равномерном уровни по тонкости продукта и потери мощности, производительность выше 45% чем другие мельницы.
3.Потеря изнашивающихся деталей низкая, долгий срок службы. Все изнашивающиеся детали принимает качественные антифрикционные материал, срок службы долее 1 год чем обычные мельницы.
4.Безопастный и надежный. В полости для измельчения нету подшипников качения и болтов, и поэтому нету проблемы из-за износа подшипника и уплотняющих элементов, избегать проблемы из-за ослабления болтов.
5. Тонкость продукта высококачественная. Одноразовая Конечная тонкость до d97≤5μm.
5.Защита окружающей среды. Применяет высокоэффективный фильтр импульсный, нет зольного загрязнения при общим производственном процессе, добавит в комплекс звукопоглотитель и камеру глушителя, облегчит шумовое загрязнение, соответствует государственный стандарт для защиты окружающую среду.
Технические параметры:

Модель	MW880	MW1080	MW1280
Рабочий диаметр, мм	800	1000	1300
Количество колец	3	3	4
Скорость вращения вала, мм	230-240	180-200	135-155
Крупность питания, мм	≤15
Размер конечного продукта, мкм/ меш	45-3/ 325-3250
Производительность, кг/ч	5000-500	8500-1000	12000-1500
Габарит, Д*Ш*В, м	13,9*4*6,2	18*4,6*8,6	14*9*10,25


Мощность:

	MW880	MW1080	MW1280
Главная мельница, кВт	55-75	132	185-200
Класификатор, кВт	18,5	30	37-4*15
Вентилятор, кВт	45	75	2*45-2*55
Дробилка, кВт	18,5	18,5	45
Элеватор, кВт	30	4	4
Питатель, кВт	2,2	2,2	3
Разгруженный клапан, кВт	2*0,75	1,1	2*1,1
Компрессор, кВт	7,5	18,5	2*15-37
